A incidência de descargas atmosféricas é um dos maiores riscos para estações de Radioamadores e PX, tanto em áreas urbanas quanto rurais. Antenas elevadas, torres metálicas, mastros e cabos longos formam um caminho natural para acúmulo de cargas eletrostáticas e, em situações extremas, para a condução direta de correntes de raio. A falta de um sistema de proteção adequado pode resultar na queima total de equipamentos, danos estruturais e riscos graves à segurança pessoal.
Mais do que instalar um simples aterramento, a proteção contra raios exige uma abordagem sistêmica, envolvendo captação, condução, dissipação e equipotencialização. Este artigo apresenta os princípios técnicos, normas aplicáveis, soluções práticas e erros frequentes na proteção de estações de Radioamadores, com foco em eficiência elétrica e segurança.
Entendendo o fenômeno dos raios
O raio é uma descarga elétrica de altíssima energia, com tensões que podem ultrapassar dezenas de milhões de volts e correntes de pico superiores a 200 kA. Mesmo quando não ocorre impacto direto na antena ou na torre, campos eletromagnéticos intensos podem induzir tensões elevadas em cabos coaxiais, linhas de alimentação e circuitos eletrônicos.
Existem três formas principais de danos associados a raios:
- impacto direto, quando a descarga atinge fisicamente a antena, torre ou mastro
- surtos conduzidos, que entram pela rede elétrica, linhas telefônicas ou cabos coaxiais
- surtos induzidos, causados por campos eletromagnéticos próximos à descarga
Uma estação bem protegida precisa considerar os três cenários.
Diferença entre proteção contra raios e aterramento funcional
Um erro comum entre Radioamadores é tratar aterramento elétrico, aterramento de RF e proteção contra raios como se fossem a mesma coisa. Embora interligados, eles possuem funções distintas.
O aterramento funcional de RF tem como objetivo oferecer referência elétrica estável, reduzir ruídos, melhorar a eficiência de antenas e minimizar retorno de RF. Já a proteção contra raios busca conduzir correntes extremamente altas para o solo com o menor impedimento possível, em um intervalo de tempo muito curto.
Um sistema de proteção contra raios mal projetado pode até piorar os efeitos de uma descarga, criando diferenças de potencial perigosas dentro da estação.
Captação da descarga: mastros e captores
Em estações com torres ou mastros metálicos, a própria estrutura costuma funcionar como ponto preferencial de captação da descarga. Em alguns casos, especialmente em antenas isoladas ou mastros não condutivos, é necessário instalar captores específicos.
Os captores mais comuns são:
- hastes Franklin instaladas acima do ponto mais alto da estrutura
- mastros metálicos aterrados diretamente
- anéis ou cabos de captação em topos de torres
O princípio é simples: oferecer um ponto de menor impedância para que a descarga ocorra de forma controlada, evitando caminhos aleatórios pelo sistema.
Condução da corrente do raio
Após a captação, a corrente precisa ser conduzida ao solo de forma segura. Aqui entram os condutores de descida, que devem obedecer a critérios rigorosos.
Boas práticas incluem:
- uso de cabos de cobre nu ou estanhado, com seção mínima elevada
- evitar curvas fechadas, laços ou espiras
- trajetos retos e curtos até o solo
- múltiplos condutores em torres de grande porte
Curvas acentuadas aumentam a indutância e podem gerar tensões perigosas durante o pico da descarga.
Sistema de aterramento para descargas atmosféricas
O aterramento é o coração do sistema de proteção contra raios. Não basta enterrar uma única haste e considerar o problema resolvido.
Um sistema eficiente geralmente envolve:
- múltiplas hastes de aterramento interligadas
- malha ou anel de aterramento ao redor da torre
- uso de cobre nu enterrado a profundidade adequada
- baixa resistência ôhmica e, principalmente, baixa impedância
Em solos de alta resistividade, como terrenos rochosos ou arenosos, pode ser necessário o uso de tratamentos químicos, hastes profundas ou sistemas radiais extensos.
Equipotencialização: o ponto mais negligenciado
Equipotencialização significa garantir que todos os elementos metálicos da estação estejam no mesmo potencial elétrico durante uma descarga. Isso inclui:
- torre ou mastro
- aterramento da estação
- aterramento da rede elétrica
- blindagem de cabos coaxiais
- carcaças de equipamentos
Quando não existe equipotencialização, a corrente do raio pode circular por caminhos internos, atravessando equipamentos e causando danos severos.
É nesse ponto que muitos projetos falham, inclusive em estações tecnicamente bem montadas. O portal CuritibaFun já destacou em outras matérias que o aterramento isolado de cada sistema, sem interligação, cria riscos ainda maiores.
Proteção dos cabos coaxiais
Os cabos coaxiais são uma das principais portas de entrada para surtos de tensão. Mesmo sem impacto direto, campos induzidos podem gerar milhares de volts na linha.
As principais soluções incluem:
- protetores de surto coaxiais com descarga a gás
- aterramento da blindagem no ponto de entrada da estação
- desconexão física do cabo durante tempestades
- loops de gotejamento e trajetos externos bem definidos
É fundamental que o protetor coaxial esteja ligado ao mesmo sistema de aterramento da torre e da estação.
Proteção da rede elétrica
A maioria dos danos em estações de Radioamadores ocorre pela rede elétrica, e não pela antena. Por isso, o uso de DPS – Dispositivos de Proteção contra Surtos – é obrigatório em instalações bem projetadas.
Uma proteção eficaz envolve níveis diferentes:
- DPS Classe I na entrada da edificação
- DPS Classe II no quadro de distribuição
- DPS Classe III próximos aos equipamentos
Além disso, filtros de linha simples não substituem DPS certificados para surtos atmosféricos.
Proteção de linhas de dados e acessórios
Microfones, interfaces digitais, computadores e linhas de controle também precisam de proteção. Interfaces USB, CAT e áudio são extremamente sensíveis a surtos induzidos.
Boas práticas incluem:
- uso de isoladores ópticos quando possível
- aterramento correto das carcaças
- evitar cabos longos e desnecessários
- desconectar acessórios durante tempestades severas
Antenas, estais e estruturas auxiliares
Antenas sustentadas por estais metálicos devem ter os cabos de estai aterrados adequadamente. Isoladores intermediários ajudam a reduzir correntes induzidas, mas não substituem aterramento.
Torres autossustentáveis e torres estaiadas exigem abordagens diferentes, especialmente na distribuição dos condutores de descida e no anel de aterramento.
Normas técnicas e referências
No Brasil, algumas normas são fundamentais para quem deseja seguir boas práticas:
- NBR 5419 – Proteção contra descargas atmosféricas
- NBR 5410 – Instalações elétricas de baixa tensão
Embora muitas estações de Radioamadores sejam residenciais, os princípios dessas normas se aplicam integralmente e devem ser adaptados conforme a realidade de cada local.
Erros comuns em estações de Radioamadores
Entre os erros mais frequentes, destacam-se:
- uso de apenas uma haste de aterramento
- aterramentos separados e não interligados
- curvas fechadas nos condutores de descida
- confiar apenas em filtros de linha
- ausência de protetores coaxiais
- acreditar que desconectar o rádio resolve tudo
A desconexão ajuda, mas não protege a estação como um todo nem garante segurança estrutural.

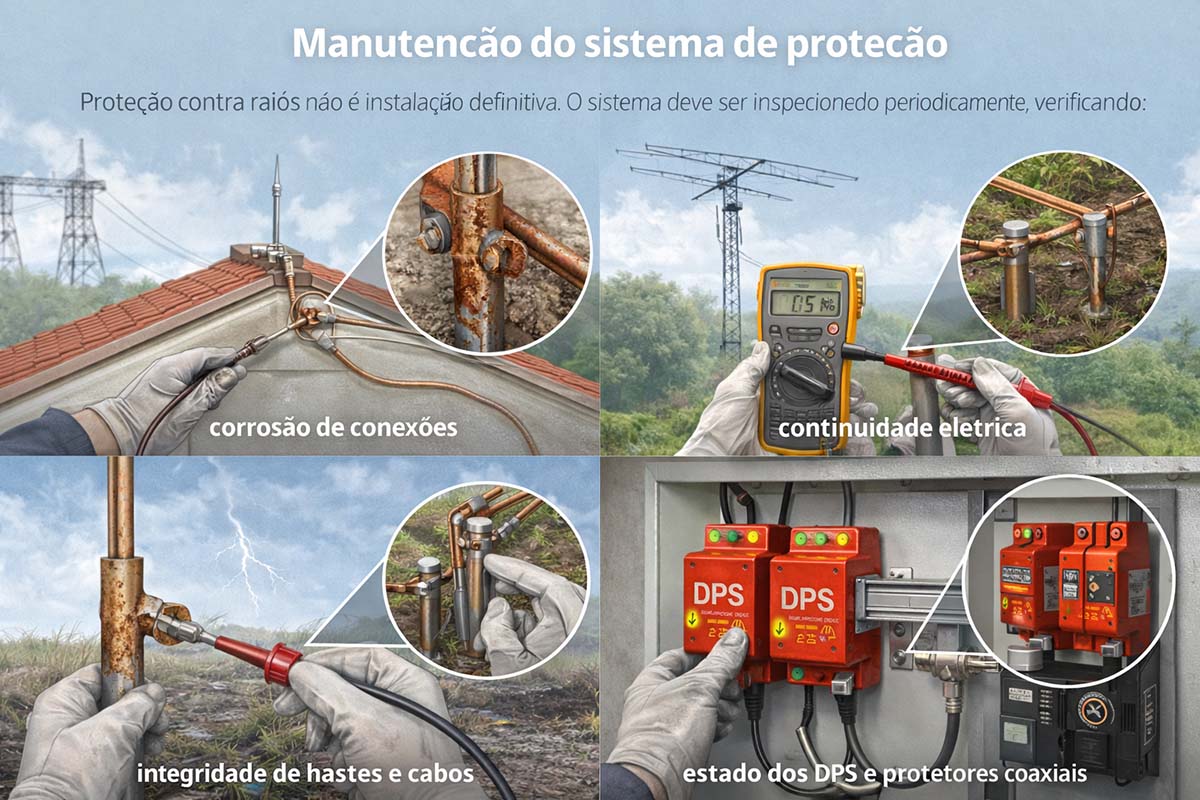

Manutenção do sistema de proteção
Proteção contra raios não é instalação definitiva. O sistema deve ser inspecionado periodicamente, verificando:
- corrosão de conexões
- continuidade elétrica
- integridade de hastes e cabos
- estado dos DPS e protetores coaxiais
Após descargas severas, recomenda-se inspeção imediata.
Considerações finais
Uma estação de Radioamadores bem protegida contra raios é resultado de planejamento, conhecimento técnico e execução correta. Não existe solução milagrosa nem componente isolado capaz de garantir segurança total. A proteção eficiente nasce da integração entre captação, condução, aterramento e equipotencialização.
Ignorar esses princípios coloca em risco não apenas equipamentos caros, mas também a integridade da instalação e das pessoas envolvidas. Investir em proteção contra raios é parte essencial do Radioamadorismo responsável, técnico e consciente.
